(1)中央处理单元(CPU)

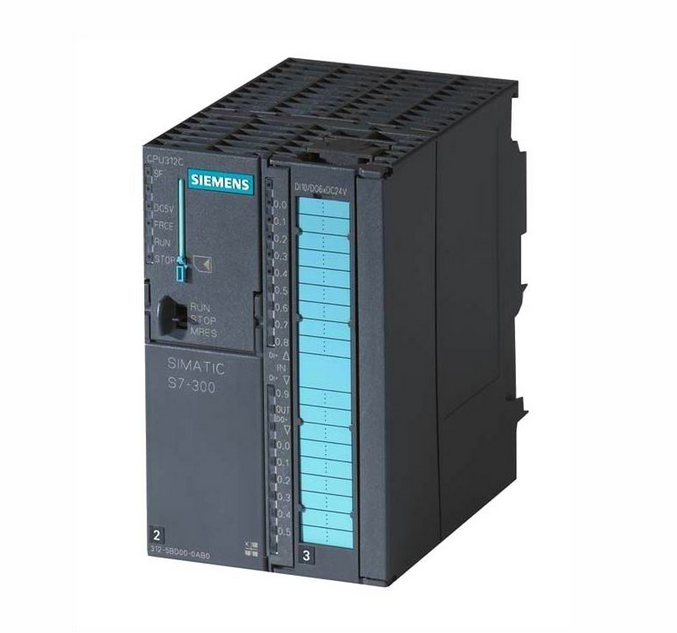

各种CPU有不同的性能，例如有的CPU集成有数字量和模拟量输入/输出点，有的CPU集成有PROFIBUS-DP等通信接口。CPU前面板上有状态故障指示灯、模式开关、24V电源端子、电池盒与存储器模块盒(有的CPU没有)。
(2)负载电源模块(PS)
负载电源模块用于将AC220V电源转换为DC24V电源，供CPU和I/0模块使用。额定输出电流有2A、5A和l0A三种，过载时模块上的LED闪烁。
(3)信号模块(SM)
信号模块是数字量输入/输出模块和模拟量输入输出/输出模块的总称，它们使不同的过程信号电压或电流与PLC内部的信号电平匹配。信号模块主要有数字量输入模块SM321和数字量输出模块SM322，模拟量输入模块SM331和模拟量输出模块SM332。模拟量输入模块可以输入热电阻、热电偶、DC4~20mA和DC0~10V等多种不同类型和不同量程的模拟信号。每个模块上有一个背板总线连接器，现场的过程信号连接到前连接器的端子上。
(4)功能模块(FM)
功能模块主要用于对实时性和存储容量要求高的控制任务，例如计数器模块、快速/慢速进给驱动位置控制模块、电子凸轮控制器模块、步进电动机定位模块、伺服电动机定位模块、定位和连续路径控制模块、闭环控制模块、工业标识系统的接口模块、称重模块、位置输入模块、超声波位置解码器等。
(5)通信处理器(CP)
通信处理器用于PLC之间、PLC与计算机和其他智能设备之间的通信，可以将PLC接入PROFlBUS-DP、AS-I和工业以太网，或用于实现点对点通信等。通信处理器可以减轻CPU处理通信的负担，并减少用户对通信的编程工作。
(6)接口模块(IM)
接口模块IM用于多机架配置时连接主机架(CR)和扩展机架(ER)。S7-300通过分布式的主机架和3个扩展机架，最多可以配置32个信号模块、功能模块和通信处理器。
(7)导轨
铝质导轨用来固定和安装S7-300上述的各种模块。
除了带CPU的中央机架(CR)，S7-300PLC最多可以增加3个扩展机架(ER)，每个机架可以插8个模块(不包括电源模块、CPU模块和接口模块IM)，4个机架最多可以安装32个模块。机架的最左边是1号槽，最右边是11号槽，电源模块总是在I号槽的位置。中央机架(0号机架)的2号槽上是CPU模块，3号槽是接口模块。这3个槽号被固定占用，信号模块、功能模块和通信处理器使用4~11号槽
|
