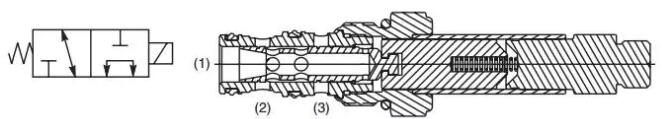

两位、 三通滑阀

三通短管电磁阀可控制流向。 每个三通阀都有一根专用的内部阀芯，将三个阀门端口的其中两个连接起来。 一旦线圈开动， 阀芯会连接不同的阀门端口组合。这些阀门经常用于升降单动油缸、 控制单向马达， 或者用作回路选择器。

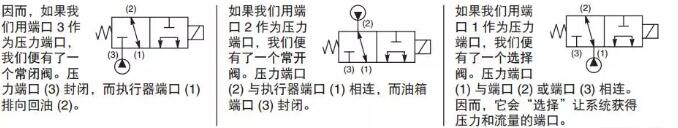

在断电模式中， 阀芯由弹簧弹力定位。 通电后， 线圈力直接将阀芯推向弹簧， 从而改变流经阀门的流量。 每种阀芯都可用作常开、 常闭或选择阀。 为阐释这一点， 让我们对照此处的图片介绍 DSL103A。 当阀门断电时， 端口 1 和 2 相互开放。 通电时， 端口 1 和 3 相连。

请注意， 在前面上个示例中， 我们用的是同一个阀门。 作用于滑阀的液动力会随着受压的端口而改变。 因而， 如果您要在全流量和全压力下操作三通阀， 一定要注意查看所选流路的移动限制特性， 确保线圈生成足够的力来推动滑阀。 本产品目录介绍了多种滑阀， 从而最大限度地发挥流量和压力性能， 实现所需的流量功能。

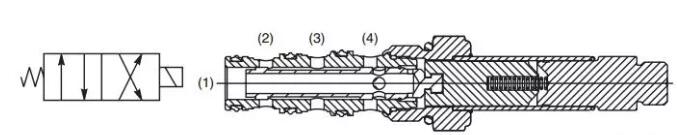

两位、 四通滑阀

四通短管电磁阀可控制流向。 每个四通阀都有一根内部阀芯， 将四个阀门端口以某种组合的形式连接起来。 一旦线圈开动， 阀芯会连接不同的阀门端口组合。 这些阀门经常用于升降双动油缸， 或者双向马达的正转/反转。

在断电模式中， 阀芯由弹簧弹力定位。 通电后， 线圈力直接将阀芯推向弹簧， 从而改变流经阀门的流量。 每种阀芯都可定制， 以提供所需的流量组合。 作用于滑阀的液动力会随着受压的端口而改变。 因而， 如果您要在全流量和全压力下转移四通阀， 一定要注意查看所选流路的移动限制特性， 确保线圈生成足够的力来移动滑阀。 本产品目录介绍了多种滑阀， 从而最大限度地发挥流量和压力性能， 实现所需的流量功能。

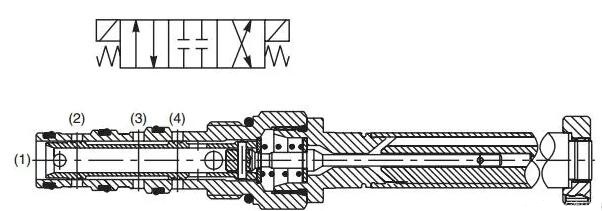

三位、 四通滑阀

三位、 四通短管电磁阀可控制流向。 每个四通阀都有一根内部阀

芯， 将四个端口以某种组合的形式连接起来。 如果有一个线圈开动了， 阀芯会连接不同的阀门端口组合。 如果另一个线圈开动了， 则连接阀门端口的第三种组合。 这些阀门经常用于升降双动油缸， 或者双向马达的正转/反转。 中心位置可用来停止执行器， 或者卸载泵流。

在断电模式中， 阀芯由弹簧弹力定位。 通电后， 线圈力直接将阀芯推向弹簧， 从而改变流经阀门的流量。每种阀芯都可定制， 以提供所需的流量组合。 作用于滑阀的液动力会随着受压的端口而改变。 因而， 如果您要在全流量和全压力下操作四通阀， 一定要注意查看所选流路的移动限制特性， 确保线圈生成足够的力来移动滑阀。本产品目录介绍了多种滑阀， 从而最大限度地发挥流量和压力性能， 实现所需的流量功能。
